GB4230金属带锯床资料
一、产品介绍：主要用于锯切黑色金属和有色金属；采用双立柱结构，运动精度高；结构合理，性能稳定、精度高，是中小批下料的理想设备；锯切进给采用液压控制，通过调速阀调节，可实现无级调速；配有大功率蜗轮减速机，动力强劲，能长时间运转；采用液压夹紧工作；可选配锯带液压张紧；
二、产品配置： 德国施耐德Schneider电气；日本NACHI轴承
三、产品细节：

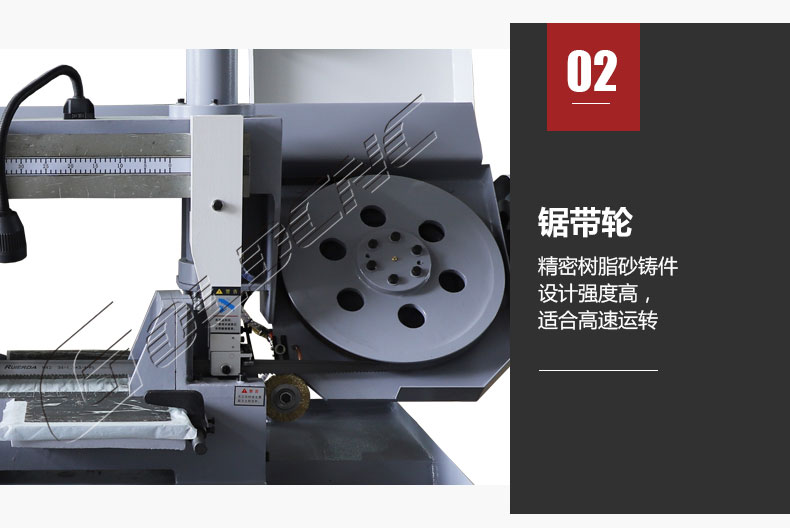

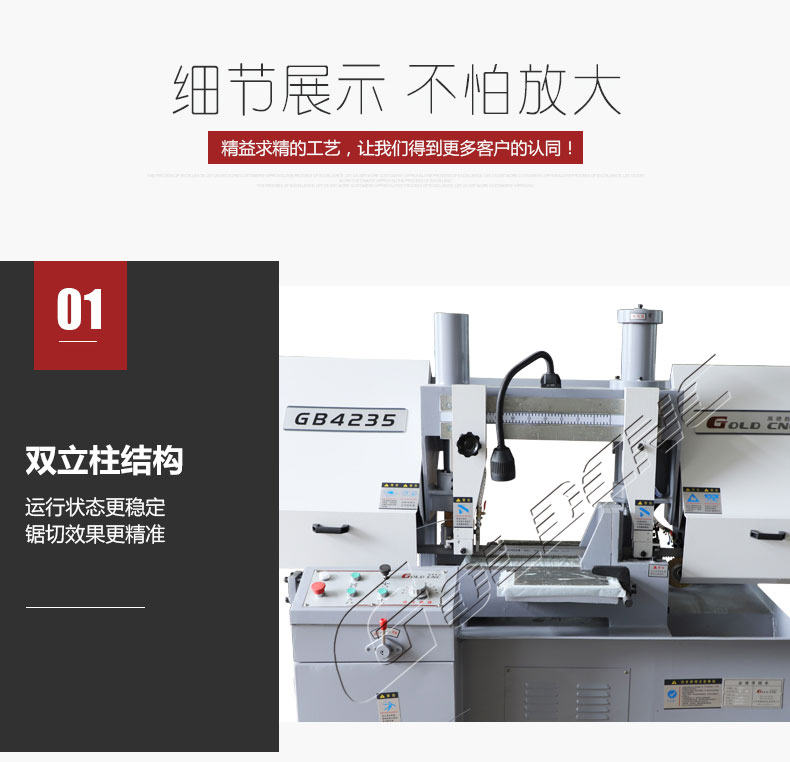

双立柱结构，运行稳定，锯切准确；锯带轮采用树脂砂铸件，设计强度高，适合高速运转；品牌厂商，电机减速机，节能，稳定；锯带张紧，标配为手动张紧，可选配液压张紧；液压虎钳，液压夹紧工作，液压扳手控制进退
四、主要技术参数
|
产品型号Model Name |
GB4230 |
|
锯切能力Max.cutting（mm） |
●300■300W×300H |
|
带锯条线速度Saw blade speed（m/min） |
27/45/69 |
|
带锯条规格Saw blade size（mm） |
27*0.9*3505 |
|
主电机功率Main motor（kw） |
2.2 |
|
工作夹紧方式Working clamping mode |
液压虎钳Hydraulic vice |
|
主传动结构 Main transmission structure |
蜗轮传动Worm gear transmission |
|
带锯条张紧方式band saw blade tensioning method |
手动Manual |
|
带锯条清洁Cleaning |
钢丝刷和切屑冷却液wire brush & flood coolant |
|
液压电机功率Hydraulic motor（kw） |
0.55 |
|
冷却泵电机功率Cooling motor power（kw） |
0.04 |
|
外型尺寸Dimensions(mm) |
1960*1100*1500 |
五、关键件的选用
|
序号 |
名称 |
供应商 |
|
1 |
电气 |
施耐德电气 |
|
2 |
轴承 |
日本NACHI |
|
3 |
减速机 |
博新 |
|
4 |
液压系统 |
汉达 |
|
5 |
油泵 |
龙头 |
|
6 |
电机 |
龙头 |
六、随机附件
|
序号 |
名 称 |
数 量 |
|
1 |
带锯条 |
1根 |
|
2 |
托料车 |
1台 |
|
3 |
工具箱 |
1套 |
|
4 |
合格证 |
1份 |
|
5 |
使用说明书 |
1本 |
公司在各地设销售网点上百个，多个销售分公司或办事处，三十个省、市、自治区。在欧洲、南美、亚洲、香港等国家和地区有长期合作的各地经销商。
高德的服务绝不只是硬核的技术，还有庞大的售后服务保障体系，产品保修一年，定期提醒用户维修保养。
山东高德数控有限公司，2020年7月3日上传，yxw
