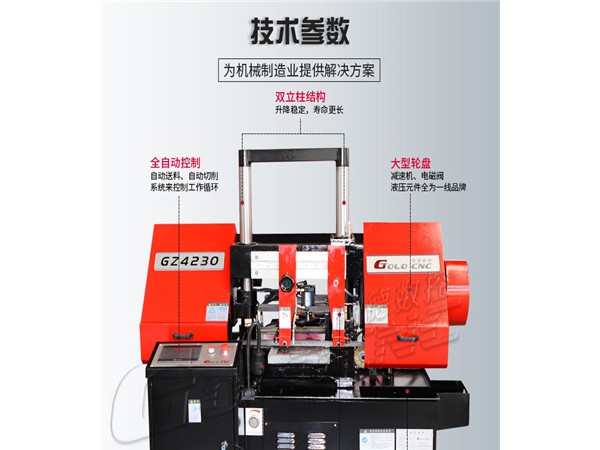

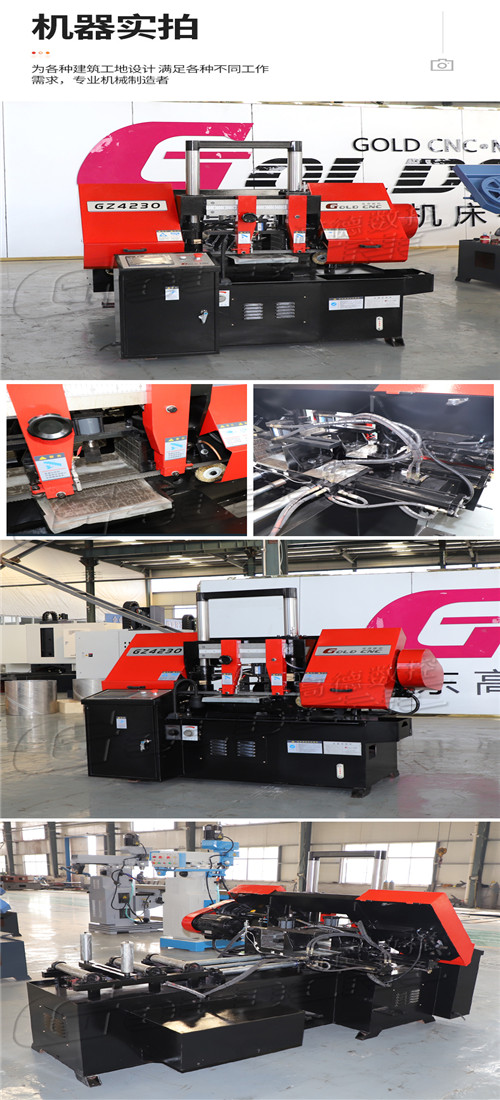

GZ4230全自动金属带锯床
一、机床的主要用途：
本机床用于切割高度≤300mm，宽度≤3000mm的大型钢胚，亦可在选取适当的工艺参数后，切割各种黑色或有色金属材料。
二、机床的主要特征：
1、机床通过机械、电气、液压的配合，具有自动夹紧、自动进刀、切割完毕锯架自动上升（即退刀）的功能。
2、进给速度，在给定的范围内，可进行无级调整。
3、由于其切削刀具，采用进口薄片的双金属带锯条，因此，切口窄，耗材少，所需动力小，是大、中型企、事业单位切割大型钢胚、大型模具钢胚的一种具有显节材又节能的切割刀具。
4、加强型可调式钨钢夹持片，确保锯切精度。
5、锯架上下升降，由紫外线接近开关，送料返回时，由紫外线接近开关（常开）。
6、送料长度尺寸由光栅尺检测，光栅尺检测有效范围500mm。
7、人机界面支持双通讯口联机功能，可同时连接2种不同通讯格式的，架构多机联机网络。
8、可编程，全自动。
9、光栅尺检测送料长度。
10、材料夹紧采用油缸夹紧。
11、可同时叠加多根材料锯切。
12、线速度根据不同材料锯切，给定不同线速度，达到不同的锯切效率。
三、机床自动控制系统
1、全自动控制人机界面通过机械、电气、液压的配合，具有自动送料、自动切削等系统来控制工作循环。
2、在操作系统里分为手动与全自动工作，由人机界面转换控制。
3、在带锯床上装有二组虎钳，一组用来锯料时夹紧，自动送料由另外一组虎钳夹紧通过油缸工作来控制送料。送料长度由紫外线接紧行程开关控制，送料时由光栅尺自动检测数据控制，由PLC转换锯床切割工作，自动送料返回。
4、数控带锯床适用于大批量同规格材料锯切，性能稳定，效率高。 5、人机界面取代传统控制面板功能，数字设定、指示灯等，随时显示设备状态，操作指示，参数设定。（在人机界面电脑上输入锯切长度、锯切数量，轻松一按启动按扭LCD显示液晶屏，锯切输入锯切数量完成后，锯床自动停机等其它功能。
6、由PLC可编程，设定锯切全过程的自动程序。
7、送料长度采用光栅尺控制，准确精度高，长度误差＜0.5mm。
8、可由数控控制单程自动送料长度500mm。
四、赠送随机附件：带锯条两根，托料车一台，工具箱一套，合格证一份，使用说明书一本。
五、产品参数：
|
产品型号 |
GZ4230 |
|
锯切能力Max.cutting（mm） |
●300■300W×300H |
|
锯条规格（mm） |
3505×27×0.9 |
|
带锯条线速度（mmin） |
27、45、69 |
|
进给速度 |
无级调速 |
|
工作夹紧方式 |
液压 |
|
主电机功率（kw） |
3 |
|
液压电机功率（kw） |
0.75 |
|
冷却泵功率（kw） |
0.04 |
|
外形尺寸（mm） |
2370*1900*1550 |
六、关键件的选用:
|
电气 |
施耐德电气 |
|
轴承 |
日本NACHI轴承 |
|
减速机 |
博新 |
|
液压系统 |
汉达 |
|
油泵 |
龙头 |
|
电机 |
龙头 |
|
电气 |
施耐德 |
