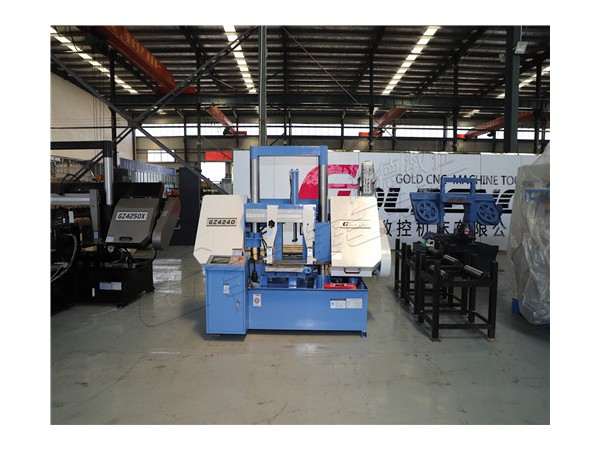

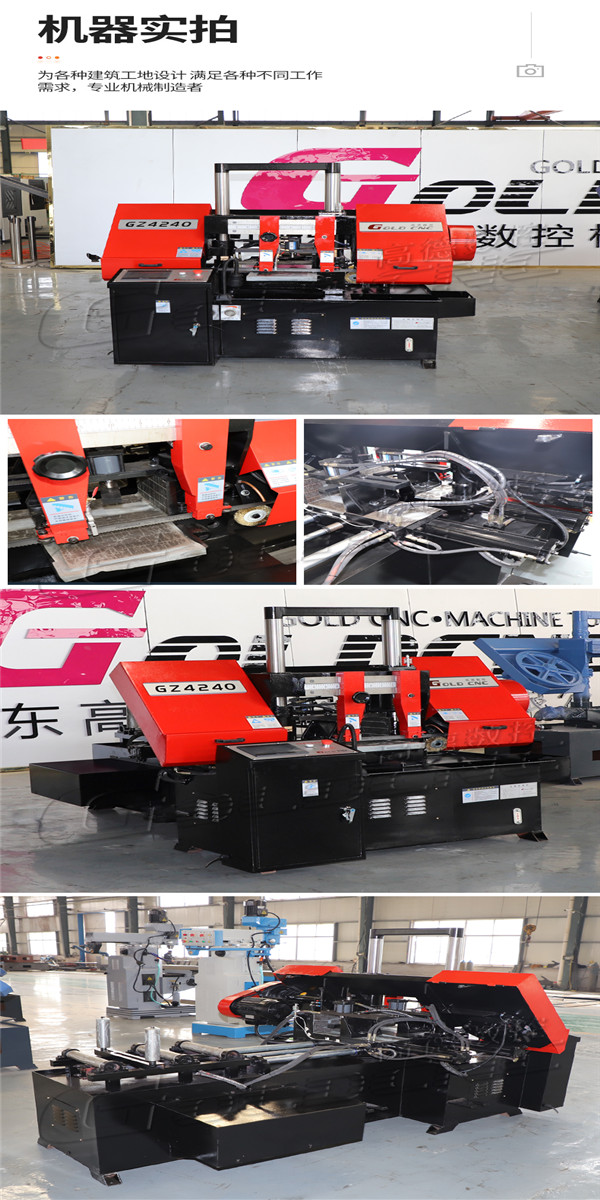

GZ4240全自动金属带锯床
一、机床的主要用途：
本机床用于切割高度≤400mm，宽度≤400mm的大型钢胚，亦可在选取适当的工艺参数后，切割各种黑色或有色金属材料。
二、机床的主要特征：
1、机床通过机械、电气、液压的配合，具有自动夹紧、自动进刀、切割完毕锯架自动上升（即退刀）的功能。
2、进给速度，在给定的范围内，可进行无级调整。
3、由于其切削刀具，采用进口薄片的双金属带锯条，因此，切口窄，耗材少，所需动力小，是大、中型企、事业单位切割大型钢胚、大型模具钢胚的一种具有显节材又节能的切割刀具。
4、加强型可调式钨钢夹持片，确保锯切精度。
5、锯架上下升降，由紫外线接近开关控制，送料控制返回原点时，由紫外线接近开关控制（常开）。
6、送料长度尺寸由光栅尺检测，光栅尺检测有效范围500mm。
7、人机界面支持双通讯口联机功能，可同时连接2种不同通讯格式，架构多机联机网络。
三、机床自动控制系统
1、全自动控制人机界面通过机械、电气、液压的配合，具有自动送料、自动切削等系统来控制工作循环。
2、在操作系统里分为手动与全自动工作，由人机界面转换控制。
3、在带锯床上装有二组虎钳，一组用来锯料时夹紧，自动送料由另外一组虎钳夹紧通过油缸工作来控制送料。送料长度由紫外线接紧行程开关控制，送料时由光栅尺自动检测数据控制，由PLC转换锯床切割工作，自动送料返回原点。
4、数控带锯床适用于大批量同规格材料锯切，性能稳定，效率高。
四、主要配置表：施耐德电气，日本NACHI轴承，博新减速机，汉达液压系统，龙头油泵，龙头电机
五、 随机附件：带锯条两根，托料车一台，工具箱一套，说明书一本。
六、主要技术参数：
|
产品型号 |
GZ4240 |
|
锯切能力（mm） |
●400▄400W×400H； |
|
带锯条线速度（mmin） |
27*45*69 |
|
带锯条规格（mm） |
41*1.3*5000 |
|
主电机功率（kw) |
4 |
|
液压电机功率（kw） |
0.75 |
|
主传动结构 |
蜗轮传动 |
|
工作加紧方式 |
液压虎钳 |
|
带锯条张紧方式 |
手动 |
|
外形尺寸 |
2400*2380*1800 |
